井盖监测

      2022年4月，智能井盖国家标准GB/T  41401-2022试行，2022年11月实施。



       以南京市为例，在对南京市12345市民热线关于井盖的投诉中（分析周期：2020 年 9 月-2022 年 8 月），主要问题包括六大方面：

      一、井盖的维护和修复问题。相关诉求累计 5306 件，受过往车辆碾压或前期施工不完善的影响，部分地区窨井盖出现凹陷下沉、凸起、移位的情况，给城市交通和市民出行造成不便，市民希望尽快安排施工人员进行维修或更换；
      二、井盖导致的索赔问题。相关诉求合计 1689 件，因窨井盖缺失破损以及井盖摆放位置不合理导致市民在行驶过程中车辆受到损坏、行人摔倒受伤等问题时常发生，市民希望有关责任方赔偿车辆修理的费用和医药费用；
      三、井盖衍生的噪音扰民问题。相关诉求总共 673件，窨井盖松动再加上道路坑洼不平，车辆经过时发出巨大的响声，特别是在夜间显得更为明显，附近住户不堪其扰，市民呼吁相关部门通过添加橡胶垫片，加固井盖等有效措施以解决噪音扰民问题；
      四、窨井盖受损导致的污水、油污漫溢问题。相关诉求共计 419 件，部分节点因管道老旧或雨污分流施工不彻底等原因，导致污水窨井盖处时常返污水到路面，部分节点雨季道路积淹水严重，致使车辆无法正常通行。
      五、窨井盖缺失的安全隐患问题。相关诉求累计 290 件，市民反映部分节点窨井盖缺失，并且周边也没有设置警示牌或加装围挡，行人和车辆来往极易发生安全事故，市民呼吁尽快放置窨井盖消除安全隐患；

      六、井盖不密封导致恶臭气味散发的问题。相关诉求105 件，部分市民反映在雨天和高温天气里窨井盖下发出刺鼻的异味，对日常生活和居住环境造成不良影响，市民期望采取措施解决此类难题。

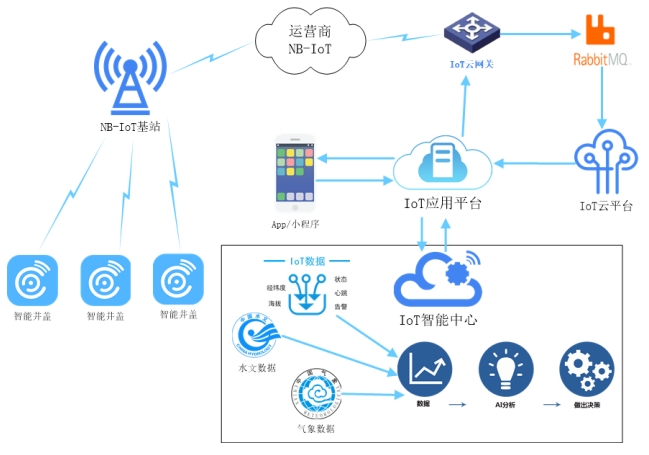

      汉朝智能井盖监测方案，在国内起步早，案例多，方案已经较为成熟。该方案的总体架构如图：

      传感终端：负责井盖状态数据的上报。传统井盖安装传感终端通过NB-IoT 等通信方式将数据传输到网关。

      网关&管理平台：网关负责解析报文，下发指令。平台负责数据呈现，管理人员对管网、窨井状态实时掌握。

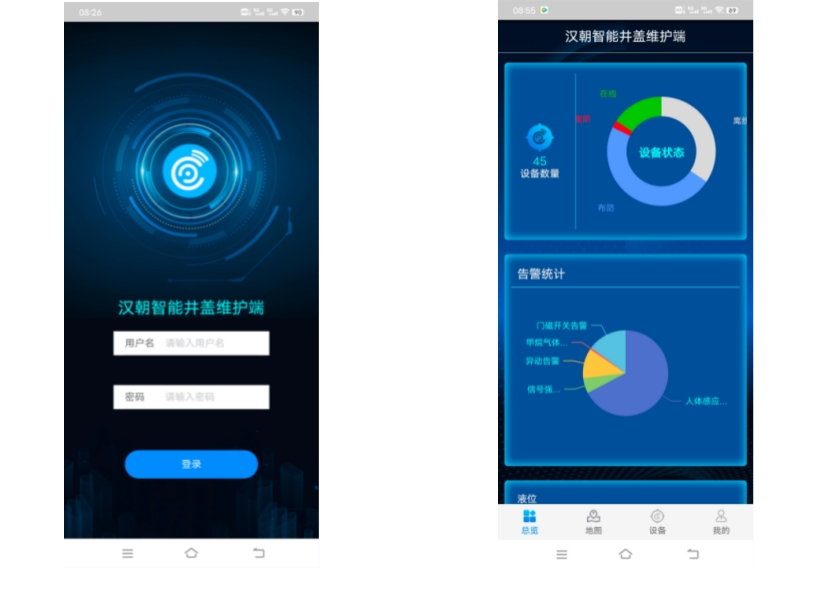

      移动端：负责设备的报装、注册，参数修改，工单完成，设备设防撤防，日常维护等。

系统功能简介

传感终端功能介绍

①　倾斜&震动告警  当装置在井盖底部的传感器监测到倾斜及震动时，传感器会从休眠状态被唤醒，实时发送告警报文到服务器端和APP端，让管理者和维护人员根据当前的井盖状态判断是否需要到现场处理。需要说明的是，考虑到路面条件的复杂度，为了减少误报，传感器默认的触发条件为大于15°的情况下才会触发报警；

②　水位告警  传感器可以实时监测井下水位，避免因汛期水位上涨造成的井盖被水位拖走而造成人员伤亡的隐患。井下水位监测有多种实现方式，从精度厘米级的到监测固定水位都可实现，依据用户的实际需求来选择合适的实施方案；

③　可燃气体告警  井下可燃气体主要成分是甲烷，传感器采用了业内最先进的非加热式气体传感器，大大降低了可燃气体监测的成本和功耗。

④　位移告警  当井盖被偷后，可根据井盖传感器的定位经纬度信息，找到被偷井盖的大致位置。

⑤　掩埋告警  由于路面施工，会不时发生井盖被掩埋的情况，这种情况对于井盖维护人员的日常维护造成了不小的麻烦。井盖传感器可有效解决这一问题，当井盖被路面施工的泥土掩埋时，可实时触发报警，让管理者和维护人员根据当前的井盖状态判断是否需要到现场处理。

⑥　噪音告警  由于井盖安装不牢，或气井导致的井盖异响，会给周围居民带来噪声污染，投诉不断。井盖传感器可以在井盖噪音扰民时，预先将这一状态上报，让管理者和维护人员根据当前的井盖状态判断是否需要到现场处理，减少投诉。

      ⑦　浸水告警  与水位报警实际上是解决同一问题的不同途径。浸水告警只有在液位已经漫过井盖传感器时才会触发告警，引导管理者和维护人员根据当前的井盖状态判断是否需要到现场处理。

软件功能介绍

①　井盖资产管理：对井盖的基本信息进行管理，包括井盖编号、经纬度、所在道路、标志物图片等。

②　状态异常告警：当井盖状态异常（有人翻动井盖、可燃气体超标、水位超标、井盖被埋、井盖破损等），根据预先设定报警规则，平台和app端会发出告警，也可以结合短信网关，采用短信方式告警。

③　工单管理：每当井盖按照设定的报警规则告警，后台自动生成工单，自动派发给负责维护的工程人员。

④　鉴权设置：当工程人员需要对井盖和线路进行维护时，由控制中心经过判断合法性进行解防，或是经授权的工程人员手持终端设备或者监管中心可进行匹配解防，可以灵活设置井盖的维修时间。

⑤　数据分析：通过对系统中大量的数据进行深度挖掘，从不同角度、不同维度、不同需要等对各种数据进行重组、汇总及对比分析，挖掘出更有利于提升市政管理水平和效率的有价值数据。

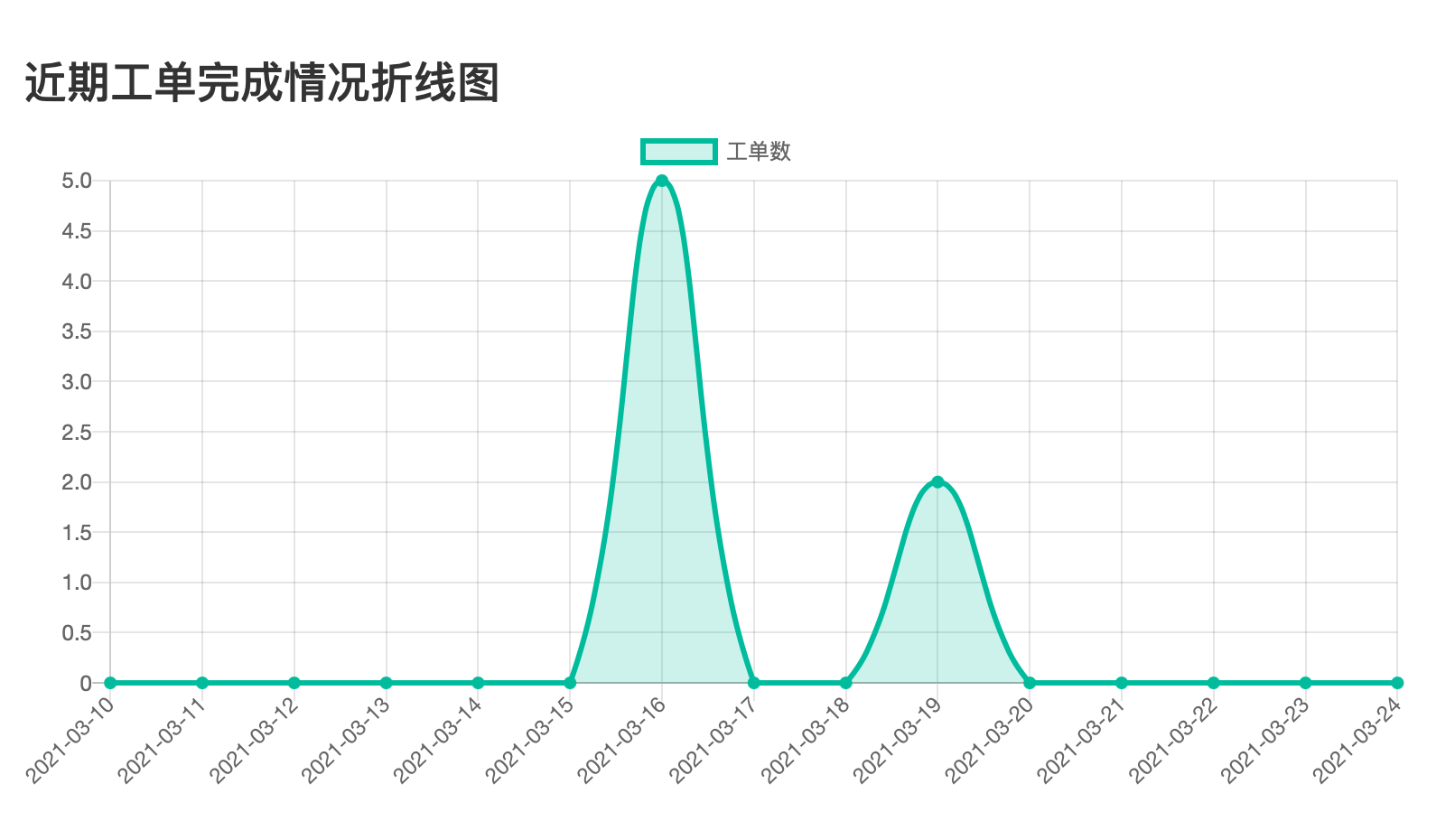

⑥　报表汇总：系统可根据管理人员关注的维度和时间段，将一定时间内的数据进行组合排序，给出问题和建议，形成固定格式的周（月）报供管理者作为井盖管理的依据。

⑦　工单处理：APP端在接受到告警后，可直接导航到告警井盖位置进行处理。多个告警同时存在的情况下，还可根据告警级别或最有路线2个维度选择维护路线。

⑧　维护历史：每个维护人员，可以通过APP端查看所辖管理范围内每个井盖的维护历史，作为维护人员维护井盖的有效依据。

效益分析

1.降人工。免去日常到现场监督管理的任务，提升效率，降低人工成本；

2.防偷排。近几年国内多地发生数起工业废水通过阴井偷排被抓事故，这还只是冰山一角。通过智能井盖方案，可实时发现偷排，定位偷排；

3.降事故。通过井盖远程监测，降低因井盖异常造成的意外事故率，保障人民生命财产安全；

4.助决策。通过智能井盖系统，可作为智慧城市市政的一部分，通过大数据分析，辅助决策城市井盖布局的合理性。
